风扇吊架装配自动化线方案

风扇吊架装配自动化线方案设备要求

风扇吊架装配自动化线方案设备根据贵公司要求定制，设备在人工上料后，依次自动完成放胶垫、放垫圈、锁螺丝。加工工序，产品先两端点胶，然后振动盘出垫块，简易机械手取料压紧垫块，四垫片同时放置，最后再锁上预锁螺丝。该设备采用自动工作方式，操作简单。

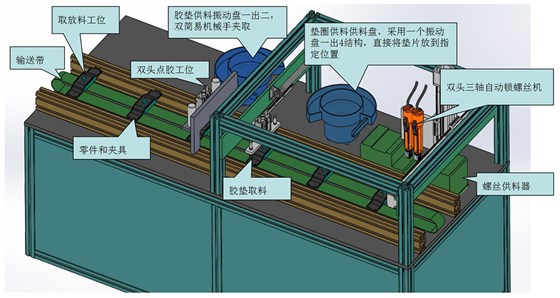

风扇吊架装配自动化线方案实际设备整装图

机台实际尺寸：长 1600mm 宽 700 mm 高1200mm工作面离地高度 700mm 用电量 4.5kw左右

风扇吊架装配自动化线方案工作流程

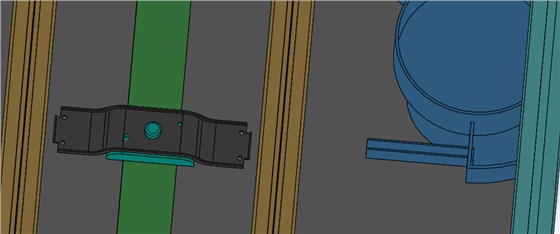

1、人工上料

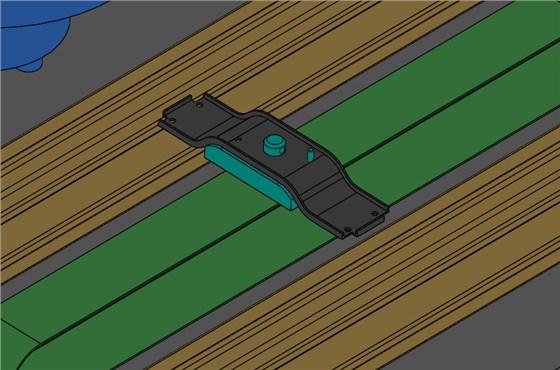

整体流水线采用链条带动，夹具固定到传送带上，传送带电机直接带动，产品本体吊架采用双孔定位，人工取放，夹具自动机械式夹紧，人工先取组装好产品再放入未组装产品，整个取放料时间约4S左右。

2、双头点胶机点胶

点胶工位，采用两轴双头自动点胶机，点胶节拍约2S/件

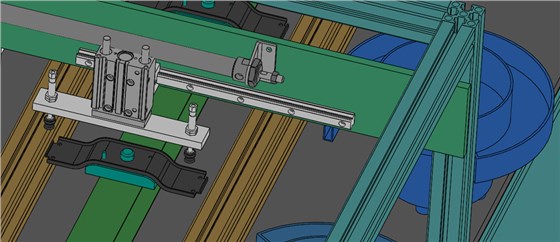

3、放胶垫

振动盘供料出来后分俩路，由吸盘一次抓取2片，完成放置。

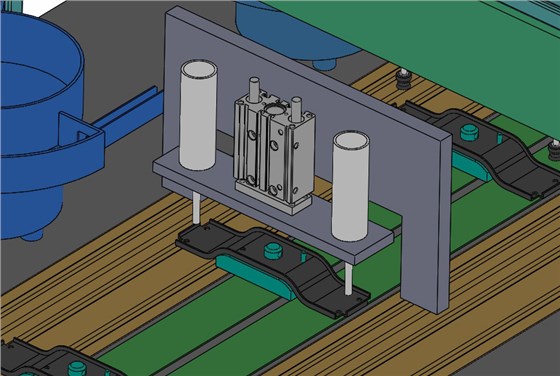

4、放垫圈

振动盘供料出来后分4路，前面加锥形出口，完成放置。

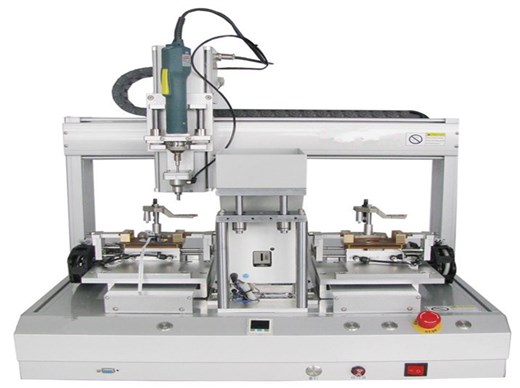

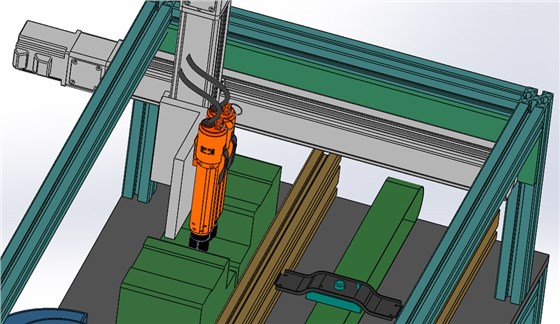

5、三轴双工位自动锁螺丝机双螺丝供料合，双螺丝批，完成锁螺丝。

风扇吊架装配自动化线方案机台及基本配置
